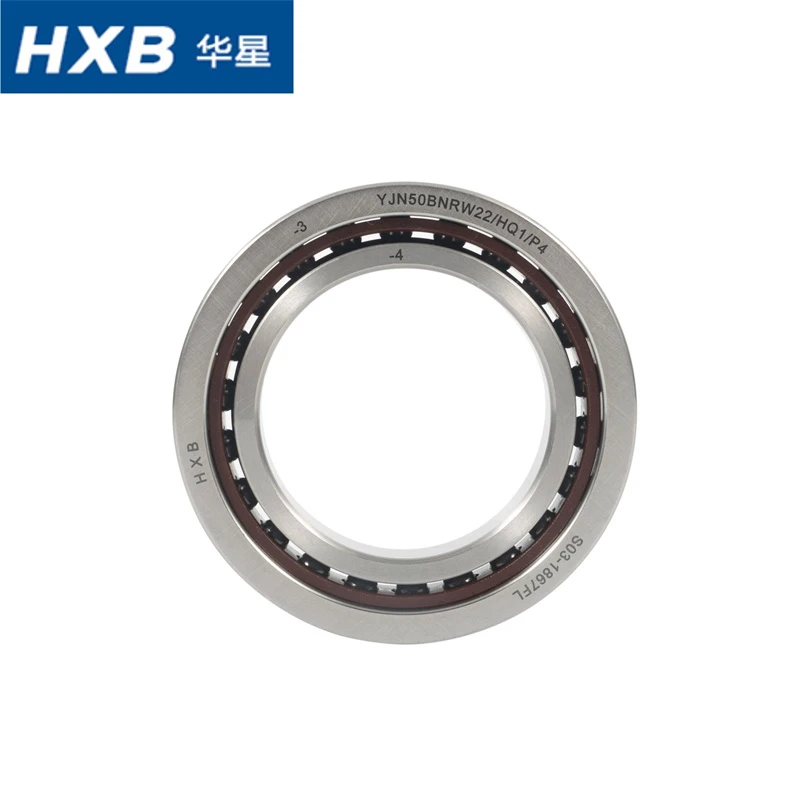

अल्ट्रा हाई-स्पीड एंगुलर कॉन्टैक्ट बॉल बियरिंग्स 50BNR10H

हांग्जो हुआक्सिंग केचुआंग होल्डिंग ग्रुप कंपनी लिमिटेड चीन में अल्ट्रा हाई स्पीड एंगुलर कॉन्टैक्ट बॉल बेयरिंग 50बीएनआर10एच के अग्रणी निर्माताओं और आपूर्तिकर्ताओं में से एक है। चूंकि हमारे पास दुनिया के अग्रणी उत्पादन उपकरण और मजबूत विनिर्माण क्षमताएं हैं, इसलिए हम हमारे कारखाने से प्रतिस्पर्धी मूल्य पर थोक उच्च गुणवत्ता वाले बीयरिंग खरीदने के लिए आपका हार्दिक स्वागत करते हैं।



अल्ट्रा हाई-स्पीड एंगुलर कॉन्टैक्ट बॉल बियरिंग्स-50बीएनआर10एस

यह भी आपूर्ति करें: 50BNR10STYNDBLP4, 50BNR10STYDBELP4, 50BNR10STYNSULP4





50BNR10Hएनएसके रोबस्ट बीएनआर श्रृंखला अल्ट्रा {{0} उच्च {{1} स्पीड सुपर {{2} सटीक कोणीय संपर्क बॉल बीयरिंग से संबंधित है। इसका उपयोग व्यापक रूप से उच्च{{4}अंत अल्ट्रा{{5}उच्च{{6}स्पीड स्पिंडल के लिए किया जाता है। हम समान आयामों, संपर्क कोण, सटीक ग्रेड और उच्च गति प्रदर्शन के साथ पूरी तरह से विनिमेय संरचनात्मक समकक्ष प्रदान करते हैं। नीचे बीएनआर श्रृंखला के विशेष कोण डिज़ाइन का पूर्ण तकनीकी पैरामीटर और पेशेवर विश्लेषण दिया गया है।

वस्तु	पैरामीटर
नमूना	50BNR10H
बोर/बाहरी व्यास/चौड़ाई	50 मिमी × 80 मिमी × 16 मिमी
संपर्क कोण	18 डिग्री (बीएनआर विशेष कोण)
संरचना	हाइब्रिड सिरेमिक बॉल (Si₃N₄) + स्टील के छल्ले, अल्ट्रा{{1}हाई-स्पीड सीलबंद संरचना
परिशुद्धता ग्रेड	P3/P4 वैकल्पिक (सुपर प्रिसिजन)
अधिकतम गति (तेल-वायु स्नेहन)	22,000 आरपीएम+
पिंजरे का प्रकार	TYN बॉल-निर्देशित उच्च{{1}स्थिरता रेज़िन केज





कोडिंग परिभाषा

बीएनआर: एनएसके रोबस्ट अल्ट्रा{{0}हाई{{1}स्पीड स्पेशल सीरीज, 18 डिग्री कम संपर्क कोण के साथ अनुकूलित, अत्यधिक हाई{3}}स्पीड स्पिंडल परिदृश्यों के लिए समर्पित

10: अल्ट्रा-थिन हाई{{1}स्पीड स्पिंडल बेयरिंग के लिए आयाम श्रृंखला कोड

H: हाइब्रिड सिरेमिक बॉल कॉन्फ़िगरेशन (Si₃N₄ सिरेमिक रोलिंग तत्व)



18 डिग्री बीएनआर विशेष संपर्क कोण (कोर डिज़ाइन एडवांटेज) क्यों अपनाएं

अधिकांश मानक कोणीय संपर्क बीयरिंग 15 डिग्री / 25 डिग्री संपर्क कोण अपनाते हैं। बीएनआर श्रृंखला एक अद्वितीय को अपनाती है18 डिग्री अनुकूलित संपर्क कोणअल्ट्रा{0}उच्च-गति प्रदर्शन और चलने वाली कठोरता को संतुलित करने के लिए, जो सामान्य स्पिंडल बीयरिंग से मुख्य डिज़ाइन अंतर है:

अत्यधिक उच्च गति अनुकूलनशीलता (मुख्य लाभ)25 डिग्री/30 डिग्री बड़े संपर्क कोण बीयरिंगों की तुलना में, 18 डिग्री संपर्क कोण प्रभावी ढंग से अक्षीय घटक बल और रोलिंग घर्षण प्रतिरोध को कम करता है। यह अत्यधिक उच्च आरपीएम के तहत गर्मी उत्पादन और केन्द्रापसारक घर्षण को काफी कम कर देता है, निरंतर स्थिर अल्ट्रा {{5} उच्च गति संचालन का समर्थन करता है और मानक कोण बीयरिंगों की तुलना में कहीं अधिक उच्च डीएन मान प्राप्त करता है।

संतुलित रेडियल और अक्षीय कठोरता15 डिग्री संपर्क कोण में कमजोर अक्षीय भार क्षमता होती है, जबकि 25 डिग्री कोण अत्यधिक अक्षीय घर्षण का कारण बनता है। 18 डिग्री मध्यम अनुकूलित कोण रेडियल समर्थन कठोरता और अक्षीय तनाव प्रतिरोध को पूरी तरह से संतुलित करता है, अपर्याप्त कठोरता या अत्यधिक गर्मी उत्पादन से बचाता है।

न्यूनतम थर्मल विरूपण और स्थिर प्रीलोड18 डिग्री संपर्क ट्रैक डिज़ाइन बॉल रोलिंग संपर्क स्थिति को अनुकूलित करता है, तनाव वितरण को समान बनाता है, और लंबे समय तक उच्च गति संचालन के दौरान थर्मल बहाव को प्रभावी ढंग से दबाता है। यह लगातार स्पिंडल प्रीलोड और सटीक स्थिरता बनाए रखता है।

कम कंपन और लंबे समय तक सेवा जीवनअनुकूलित संपर्क ज्यामिति रोलिंग तत्व के फिसलन घर्षण और संपर्क थकान को कम करती है, उच्च गति प्रतिध्वनि और शोर को कम करती है। यह अल्ट्रा{{2}उच्च-स्पीड चक्रीय कामकाजी परिस्थितियों में स्थायित्व में उल्लेखनीय सुधार करता है।





अल्ट्रा{0}हाई{{1}स्पीड मशीनिंग सेंटर स्पिंडल, हाई{2}स्पीड ग्राइंडिंग स्पिंडल, प्रिसिजन मिलिंग स्पिंडल, 3सी अल्ट्रा{4}फाइन प्रोसेसिंग इक्विपमेंट, मेडिकल प्रिसिजन प्रोसेसिंग स्पिंडल और हाई{5}एंड ऑटोमेटेड अल्ट्रा{{6}हाई{7}स्पीड रोटेटिंग यूनिट्स।





डिजाइन विश्लेषण, इंजीनियरिंग उत्पादन, परीक्षण मूल्यांकन और तकनीकी प्रबंधन की क्षमता के साथ, विकास प्रक्रिया की अंतरराष्ट्रीय उन्नत विकास अवधारणा के साथ, एचएक्सबी के पास 10 से अधिक वर्षों के तकनीकी अनुकूलन वर्षा का एक सेट है।

इसके दर्जनों राष्ट्रीय पेटेंट हैं। तकनीशियन कंप्यूटर एडेड डिज़ाइन सॉफ़्टवेयर का उपयोग करने में कुशल हैं। पीएलएम प्रणाली को उत्तरोत्तर क्रियान्वित किया जा रहा है।



प्रायोगिक परीक्षण/परीक्षण क्षमता

एचएक्सबी के पास दर्जनों विभिन्न उपकरणों और उपकरणों के साथ एक व्यापक प्रयोगशाला (स्थायित्व, भौतिक और रासायनिक, उच्च और निम्न तापमान चक्र, तामचीनी - तार प्रयोगशाला, प्रदर्शन, गियर, चुंबकीय अवलोकन कक्ष सहित) है, जिसमें मैग्नेटो, स्टार्टर मोटर, जनरेटर इलेक्ट्रॉनिक उत्पादों जैसे नए उत्पादों और घटकों के प्रदर्शन का परीक्षण और सत्यापन करने की क्षमता है। हम आपके एप्लिकेशन के लिए सर्वोत्तम स्पिंडल बियरिंग्स का चयन करने में आपकी सहायता करेंगे।
