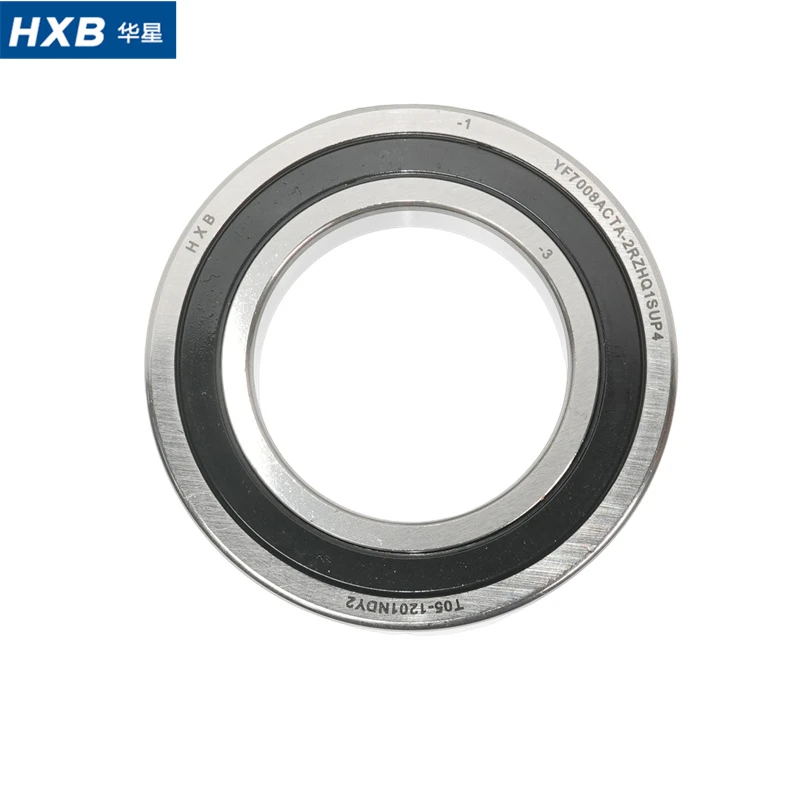

स्पिंडल बियरिंग्स HCB7008C-2RSD-T-P4S-UL

हांग्जो हुआक्सिंग केचुआंग होल्डिंग ग्रुप कं, लिमिटेड चीन में स्पिंडल बियरिंग्स hcb7008c-2rsd{5}}t{{7}p4s{{9}ul) के अग्रणी निर्माताओं और आपूर्तिकर्ताओं में से एक है। चूंकि हमारे पास विश्व-अग्रणी उत्पादन उपकरण और मजबूत विनिर्माण क्षमताएं हैं, इसलिए हम हमारे कारखाने से प्रतिस्पर्धी मूल्य पर थोक उच्च गुणवत्ता वाले बीयरिंग खरीदने के लिए आपका हार्दिक स्वागत करते हैं।



हाइब्रिड स्पिंडल बियरिंग्स

एक्सचेंज: H7008C-2RZ-HQ1-P4S, 7008CSN24TRV1VP4(NSK), S7008CDHC/P4A (SKF)





भीतरी Ø (मिमी):	40
बाहरी Ø (मिमी):	68
चौड़ाई (मिमी):	15
संपर्क कोण:	15 डिग्री
मुहर:	एनबीआर
रेस सामग्री:	जीसीआर15, 100सीआर6, एसयूजे2
गेंद सामग्री:	मिट्टी के पात्र
पिंजरे की सामग्री:	फेनोलिक राल
सहनशीलता:	P4S
तेल:	L252 से चिकना किया गया
वज़न:	0.1680 किग्रा







वर्ग	वस्तु	विवरण
सामग्री	रिंगों	SKF3, 803A (OVAKO), क्रोनिदुर 30 और 9Cr18Mo जैसे प्रीमियम ग्रेड से तैयार किया गया।
	रोलिंग तत्व	उच्च प्रदर्शन वाले सिलिकॉन नाइट्राइड (Si3N4) सिरेमिक गेंदों का उपयोग करें।
	पिंजरों	फेनोलिक रेज़िन, PEEK, या उन्नत इंजीनियरिंग प्लास्टिक में उपलब्ध है।
	स्नेहन	लबकॉन या क्लुएबर से उच्च गुणवत्ता वाले ग्रीस के साथ प्री-लुब्रिकेटेड।
	मुहरें	मजबूत सुरक्षा के लिए विकल्पों में एनबीआर और एफकेएम/विटॉन शामिल हैं।
विशेषताएँ	हल्का निर्माण	सिरेमिक गेंदों का वजन उनके स्टील समकक्षों की तुलना में लगभग 60% कम होता है, जो उच्च गति संचालन के दौरान केन्द्रापसारक बलों को काफी कम कर देता है।
	असाधारण कठोरता और स्थायित्व	कठोरता में असर वाले स्टील को पार करते हुए, ये घटक घर्षण और थकान के लिए बेहतर प्रतिरोध प्रदान करते हैं, जिससे विस्तारित परिचालन जीवन सुनिश्चित होता है।
	तापीय स्थिरता	थर्मल विस्तार के कम गुणांक की विशेषता के कारण, वे उच्च गति स्थितियों के तहत न्यूनतम विरूपण का अनुभव करते हैं, जिससे लगातार प्रीलोड बना रहता है।
	विद्युत इन्सुलेशन	सिरेमिक की गैर-प्रवाहकीय प्रकृति आवारा धाराओं के कारण होने वाले विद्युत क्षरण को प्रभावी ढंग से रोकती है, रेसवे को गड्ढों से होने वाले नुकसान से बचाती है।
	अल्ट्रा-उच्च गति क्षमता	सभी स्टील स्पिंडल बीयरिंगों की तुलना में काफी अधिक डीएन मान प्राप्त करने में सक्षम, जो उन्हें अल्ट्रा-उच्च गति अनुप्रयोगों के लिए आदर्श बनाता है।
	घर्षण और गर्मी में कमी	सिरेमिक गेंदों की चिकनी सतह रोलिंग घर्षण और गर्मी उत्पादन को कम करती है, जो स्पिंडल की सटीकता को बढ़ाती है।
	संक्षारण प्रतिरोध	ये बियरिंग पारंपरिक सभी प्रकार के स्टील बियरिंग्स की तुलना में नमी, कमजोर एसिड और तेल क्षरण के खिलाफ अधिक लचीलापन प्रदर्शित करते हैं।







उत्पाद अवलोकन: हाइब्रिड स्पिंडल बियरिंग HCB7008C-2RSD-T-P4S-UL
विशेष रूप से अति सटीक, उच्च - आरपीएम मशीन टूल स्पिंडल के लिए डिज़ाइन किया गया, यह हाइब्रिड सिरेमिक बियरिंग मांग वाले वातावरण में बेहतर स्थिरता और दीर्घायु सुनिश्चित करता है।

प्राथमिक अनुप्रयोग:

उन्नत मशीनिंग सिस्टम:सीएनसी मशीनिंग केंद्रों, रैपिड मिलिंग इकाइयों, आंतरिक/बाहरी पीसने वाली मशीनों और उच्च गति वाले उत्कीर्णन उपकरणों के लिए आदर्श।

स्वचालित रोटरी समाधान:सटीक घूर्णी गति की आवश्यकता वाले उच्च गति स्वचालन सिस्टम के लिए उपयुक्त।

इलेक्ट्रॉनिक्स विनिर्माण:मुद्रित सर्किट बोर्ड निर्माण में उपयोग किए जाने वाले पीसीबी रूटिंग और ड्रिलिंग स्पिंडल के लिए अनुकूलित।

मेट्रोलॉजी एवं प्रयोगशाला उपकरण:उच्च गति रोटरी परीक्षण फिक्स्चर और सटीक ऑप्टिकल निरीक्षण प्रणालियों के लिए बिल्कुल सही जहां सटीकता महत्वपूर्ण है।

विशिष्ट औद्योगिक क्षेत्र:उच्च गति वाले डेंटल हैंडपीस, टर्बो मशीनरी, एयरोस्पेस परिशुद्धता घटकों और उच्च प्रदर्शन मोटर स्पिंडल में व्यापक रूप से उपयोग किया जाता है।



एचएक्सबी कॉर्पोरेट प्रोफ़ाइल और क्षमताएं

मई 1995 में अपनी स्थापना के बाद से, HXB ने खुद को चीन में एक प्रमुख बॉल बेयरिंग निर्माता के रूप में स्थापित किया है, जो ग्राहकों की बढ़ती मांगों को पूरा करने के लिए 1,000 से अधिक बेयरिंग वेरिएंट का एक विविध पोर्टफोलियो प्रदान करता है। अत्यधिक कुशल उत्पादन और इंजीनियरिंग कार्यबल द्वारा समर्थित, कंपनी सभी विनिर्माण कार्यों में लगातार उत्पाद उत्कृष्टता सुनिश्चित करने के लिए कठोर गुणवत्ता मानकों को बनाए रखती है।

दो दशकों से अधिक के निरंतर नवाचार के बाद, एचएक्सबी ने गहरी नाली बॉल बीयरिंग, कोणीय संपर्क बॉल बीयरिंग और उच्च परिशुद्धता स्पिंडल बीयरिंग पर केंद्रित एक मजबूत उत्पाद लाइनअप विकसित किया है। ये घटक उद्योगों की एक विस्तृत श्रृंखला की सेवा करते हैं, जिनमें इलेक्ट्रिक मोटर, मशीन टूल स्पिंडल, सीएनसी सिस्टम और नई ऊर्जा वाहन शामिल हैं।

उत्पादन क्षमता एवं अनुप्रयोग

- डीप ग्रूव बॉल बियरिंग्स: 30 मिलियन यूनिट के वार्षिक उत्पादन के साथ 37 समर्पित उत्पादन लाइनें।
- कोणीय संपर्क बॉल बियरिंग्स: 3.5 मिलियन इकाइयों के वार्षिक उत्पादन के साथ 16 विशेष उत्पादन लाइनें।
- मुख्य अनुप्रयोग क्षेत्र: ईएमक्यू{{1}इलेक्ट्रिक मोटर, पानी पंप, घरेलू उपकरण, मशीन टूल स्पिंडल, सीएनसी मशीन, स्वास्थ्य देखभाल उपकरण और बुद्धिमान विनिर्माण प्रणाली।



एचएक्सबी समर्थन करता हैOEM/ODM अनुकूलनग्राहकों के चित्र और आवश्यकताओं के आधार पर, प्रतिस्पर्धी कीमतों पर उच्च गुणवत्ता वाले उत्पाद उपलब्ध कराते हैं। शिल्प कौशल और नवीनता का पालन करते हुए, एचएक्सबी संयुक्त राज्य अमेरिका, जर्मनी, कनाडा, जापान और दक्षिण कोरिया सहित 30 से अधिक देशों और क्षेत्रों में निर्यात करता है।

HXB एक विश्वस्तरीय समाधान प्रदाता बनने, वैश्विक साझेदारों के लिए दीर्घकालिक मूल्य और जीत-जीत सहयोग बनाने के लिए प्रतिबद्ध है।







∗ 2 फ़ैक्टरियाँ- हांग्जो फैक्ट्री (YJB) और हुझोउ फैंटेरी

∗ उत्पादन लाइन के लिए एमईएस और एसपीसी प्रबंधन प्रणाली





∗ IATF16949:2016, ISO9001:2015 और ISO14001प्रबंधन















एचएक्सबी ग्राहकों की आवश्यकताओं के अनुसार फैक्टरी सेट की पेशकश करता है। सार्वभौमिक मिलान एसयू, डीयू, संयुक्त मिलान डीबी, डीटी, डीएफ, ट्रिपल संयोजन टीएफटी, टीबीटी, चौगुनी संयोजन क्यूबीसी, क्यूबीटी, पांच संयोजन पीबीसी, आदि में समायोजित बीयरिंग जोड़े



पीछे से {{0} से पीछे तक की व्यवस्था (डीबी):

संपर्क रेखाएं एक O बनाती हैं। पीछे से {{1} से पीछे तक की व्यवस्था एक व्यापक समर्थन आधार और झुकाव वाले क्षणों के खिलाफ उच्च कठोरता द्वारा प्रतिष्ठित होती है। अक्षीय बल दोनों दिशाओं में अवशोषित होता है।



आमने-सामने की व्यवस्था (डीएफ):

दबाव रेखाएं एक एक्स बनाती हैं। यह असर व्यवस्था पीछे की तुलना में गलत संरेखण के प्रति कम संवेदनशील होती है, लेकिन फिर भी, इसमें झुकाव की कठोरता कम होती है। अक्षीय बल दोनों दिशाओं में अवशोषित होता है।



अग्रानुक्रम व्यवस्था (डीटी):

इस बीयरिंग व्यवस्था में, संपर्क रेखाएँ समानांतर में व्यवस्थित होती हैं। अक्षीय भार क्षमता एकल बियरिंग से दोगुनी है, लेकिन केवल एक दिशा में। इसीलिए इस बियरिंग जोड़ी को किसी अन्य बियरिंग या बियरिंग जोड़ी के विरुद्ध समायोजित किया जाना चाहिए।



यूनिवर्सल डिज़ाइन (यू):

यूनिवर्सल बियरिंग्स को ऊपर सूचीबद्ध किसी भी व्यवस्था में जोड़ा जा सकता है। यहां यह ध्यान दिया जाना चाहिए कि बीयरिंगों को समान प्रीलोड की आवश्यकता होती है।







उच्च परिशुद्धता सहनशीलता DIN620 की पुष्टि करती है। बियरिंग का आकार और सटीक परिभाषा DIN ISO1132 की पुष्टि करती है। बीयरिंग के प्रदर्शन को पूरी तरह से सुनिश्चित करना और उच्च परिशुद्धता प्रक्रिया की पुष्टि करना, एचएक्सबी किसी भी आकार, आकार और गति को सहन करते हुए छोटी सहनशीलता उच्च परिशुद्धता का उत्पादन करता है।

परिशुद्धता वर्ग:

*उच्च परिशुद्धता स्पिंडल बेयरिंग P4 की पुष्टि करता है।

*उच्च परिशुद्धता बेलनाकार रोलर बीयरिंग और द्विदिशीय जोर कोणीय संपर्क बॉल बीयरिंग एसपी की पुष्टि करते हैं।

इसके अलावा, HXB P2 की पुष्टि करने वाले उच्च परिशुद्धता वाले बेलनाकार रोलर बेयरिंग और द्विदिशीय थ्रस्ट कोणीय संपर्क बॉल बेयरिंग का उत्पादन करने में सक्षम है।

बोर व्यास डी (मिमी)		μm में d Δdmp का विभाजन
		P5		P4		P2
ऊपर	शामिल करना	से	को	से	को	से	को
0.6	2.5	0	-5	0	-4	0	-2.5
2.5	10	0	-5	0	-4	0	-2.5
10	18	0	-5	0	-4	0	-2.5
18	30	0	-6	0	-5	0	-2.5
30	50	0	-8	0	-6	0	-2.5
50	80	0	-9	0	-6	0	-4
80	120	0	-10	0	-8	0	-5
120	180	0	-13	0	-10	0	-7
180	250	0	-15	0	-12	0	-8



बहरी घेरा डी (मिमी)		μm में D ΔDmp का विभाजन
		P5		P4		P2
ऊपर	शामिल करना	से	को	से	को	से	को
2.5	6	0	-5	0	-4	0	-2.5
6	18	0	-5	0	-4	0	-2.5
18	30	0	-6	0	-5	0	-4
30	50	0	-7	0	-6	0	-4
50	80	0	-9	0	-7	0	-4
80	120	0	-10	0	-8	0	-5
120	150	0	-11	0	-9	0	-5
150	180	0	-13	0	-10	0	-7
180	250	0	-15	0	-11	0	-8
